扭力计是一种破坏性试验工具扭力计数值换算单位计算牛顿:cn/m=100cn/cm
公斤:kgf.m=9.8cn/cm=0.098cn/m扭力计又称扭矩仪(扭力测试仪)功能:比较测量物体的变形,螺丝的扭力,扭力计又分为一下几种扭力计
1 数显扭力计, 2 圆盘刻度扭力计,3 指针扭力计,4 空转式扭力计
电动螺丝刀,各种扭力螺丝刀及扭力板手的扭力设定。用于检测各种电动螺丝刀,扭力螺丝刀、扳手的扭力大小。各种转轴的扭力检测

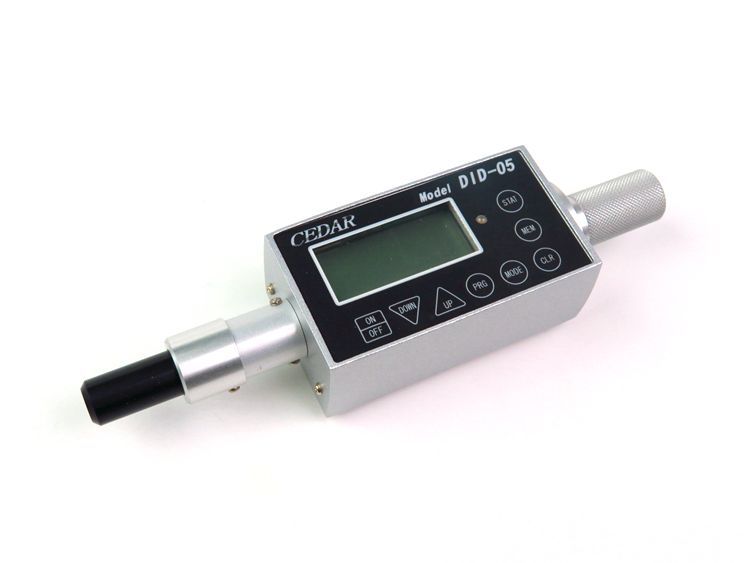

did-05a.固定仪器,必要时使用固定夹(件11);
b.调整单位切换开关到需要的单位(通常为kgf.cm);
c. 把模式开关调整到跟随值位置;
2. 检测&判定
a. 檢查被測樣品boss 柱有無發白﹐破損現
操作圖示象﹐有則判定ng﹔
b. 銅柱有無搖晃現象﹐有則判定ng
c. 破坏性测试时﹐将扭力计由小到大的力度调整进行测试﹐直到破坏boss 柱为止﹐即當前產品所能承受的zui大扭力為該zui終力度的下一階。
四、注意事項:
1. 測試所使用量儀須校驗合格且在校驗期內﹔
2. 測試時需配帶手套﹐且被測產品需墊放氣泡袋﹐避免損壞產品。
3.旋转扭力计时施力需均匀﹐旋转速度平衡
一、电批扭力计使用
1、在使用扭力测试仪前,先确定测试仪电量是否足够,再打开电源开关。若电量不足时,在lcd左上方出现“lobat”,需充足电(充电时间3—5小时)。
2、要固定扭力测试仪,可使用固定旋钮。
3、调节调零旋钮来做扭力测试仪测试前数值调零。(调零时,模式开关必须处于track档上。)
4、根据测试需要,选择单位切换开关来调整力矩单位。
5、选择需要的测量模式,通过测量模式开关选定跟随值(track)或峰值(peak)。
6、当需要测量zui大峰值时,设定模式开关至峰值(peak)档,测量出来的数值会保留5秒以上。假如按一下复位按钮,数据会自动清除归零。
7、根据不同的被测物,来选择匹配的带安全框的测试配件。当使用扭力测试仪测量电动螺丝刀或气动螺丝刀等工具时,选用合适的测试配件安置在测试传感头上。(可为不同的被测物定制合适的治具)测量完成后,关闭电源,取下附件和待测物。
例如:测量校准自动停(带离合器)的电动螺丝刀正向扭力的方法如下
1、首先打开扭力测试仪电源开关,安置匹配带安全框的测试配件——选择测量单位——在(track)档上进行调零——再选择(peak)测量模式进行测量。
2、设定电动螺丝刀正反转开关在正向位置,把它安装在测试配件上,按复位按钮(reset)进行数值复位清零,启动它使之旋转直至自动停止。(弹簧绷紧属正常,再次测时需反向松开点弹簧。)
3、当电动螺丝刀停止时,显示板lcd上显示的测量数值为该电动螺丝刀的输出力矩。
4、再次反转启动电动螺丝刀,让测试弹簧退回原位高度,按复位按钮清除数值,测试电动螺丝刀扭力,重复以上测量几次,纪录好数据,多次比较出电动螺丝刀输出的准确扭力
5、要设定电动螺丝刀的固定输出力矩,经过调整电动螺丝刀的扭力调节器,用以上方法测量作出数据,设定好电动螺丝刀的输出扭力。
(注意:在测试电动螺丝刀时有条件情况下,使用夹具将电动螺丝刀固定住,测试出的数据zui准确。当用手握电动螺丝刀来测试时,尽量保持其稳定度,以确保所测量出的数据准确性高。否则所测量数据会有相差,属正常,因为仪器灵敏度高,手握电动螺丝刀时,稳定度不够,会使所测数据有偏差。另测量不带自动停(离合器)的电动或气动起子时,只能按习惯使用起子的方法来作测量,否决误差会较大。)
五、测力连接测试头使用:
利用其可以测量除电动螺丝刀以外的其它工具的扭力。比如:转轴、手表链、灯座等扭力及校准扭力工具等。除用高精度转接器或螺纹杆外,亦可自制转接器将不同尺寸的扭力工具头连接到连接座作测量。
①测试头和缓冲扭力测试件应密切吻合,并加于用螺丝锁紧固定之;
②附属物(如夹具等)需足够耐力强度,才不至于测量时造成事故;
③在测试头垂直方向上的重量负载不超过10公斤;
不可给测力测试头施加冲击力,否则会使其内部传感器损坏。
