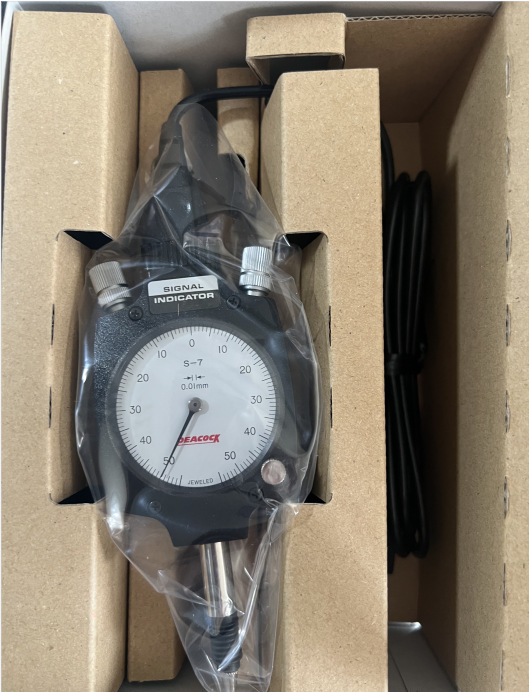

peacock孔雀s-7量界限表是一种用于测量工件尺寸是否在规定的公差范围内的工具，常用于安装在自动生产专用机器上，实现在线检测和质量控制。该量界限表具有以下特点：

测量范围为0~3mm，分度值为0.01mm，指示误差为±0.005mm；

表盘上有两个可调节的红色指针，分别表示公差的上限和下限，当测量值在两个指针之间时，表盘上的绿色灯亮，表示合格；当测量值超出两个指针的范围时，表盘上的红色灯亮，表示不合格；

表盘后面有两个接线端子，分别连接上限和下限的触点，当测量值超出公差范围时，相应的触点断开，可以通过外接设备实现自动停机或报警的功能；

表盘上有一个零位调节旋钮，用于调整表盘的零位，使测量值与实际值一致；

表盘上有一个锁定旋钮，用于固定表盘的位置，防止因震动或误操作而改变表盘的设置。

二、操作步骤

1. 将量界限表固定在量表座或万向磁性座上，使测头与工件的测量面垂直；

2. 将量界限表的电源开关打开，检查表盘上的灯是否正常工作；

3. 用标准块或已知尺寸的工件校准量界限表的零位，方法如下：

将测头接触到标准块或工件的表面，观察表盘上的指针是否指向零位，如果不是，用零位调节旋钮调整至零位；

将锁定旋钮旋紧，固定表盘的位置；

将测头离开标准块或工件的表面，再次接触，检查指针是否重复指向零位，如果不是，重复上述步骤，直到指针重复性良好；

4. 根据工件的公差要求，调整量界限表的上限和下限指针，方法如下：

将锁定旋钮松开，使表盘可以旋转；

将测头接触到标准块或工件的表面，观察表盘上的指针的位置；

按照公差的上限和下限，分别旋动表盘，使红色指针对准相应的刻度，例如，如果公差为±0.02mm，则将上限指针对准0.02mm，将下限指针对准-0.02mm；

将锁定旋钮旋紧，固定表盘的位置；

将测头离开标准块或工件的表面，再次接触，检查指针是否指向零位，如果不是，重复上述步骤，直到指针准确；

5. 将量界限表的接线端子连接到外接设备上，根据需要设置自动停机或报警的功能；

6. 开始测量工件，方法如下：

将测头接触到工件的测量面，观察表盘上的灯和指针的状态，如果绿色灯亮，表示工件合格，可以继续生产；如果红色灯亮，表示工件不合格，需要检查原因或更换工件；

 如果外接设备设置了自动停机或报警的功能，当测量值超出公差范围时，相应的触点断开，会触发停机或报警的信号，提醒操作人员进行处理；

 定期用标准块或已知尺寸的工件检查量界限表的准确性，如果发现有误差，需要重新校准零位和公差指针。

三、注意事项

在使用量界限表之前，应先检查表盘上的灯是否正常工作，如果发现有故障，应及时更换或维修；

在校准量界限表的零位和公差指针时，应使用合适的标准块或工件，避免使用有磨损或变形的物品，以免影响测量的准确性；

在测量工件时，应保持测头与工件的测量面垂直，避免斜压或滑动，以免损坏测头或影响测量的准确性；

在测量工件时，应轻轻地接触测头和工件，避免用力过大或过小，以免影响测量的准确性；

在测量工件时，应注意观察表盘上的灯和指针的状态，及时发现并处理不合格的工件，避免造成产品质量问题或设备故障；

在使用量界限表时，应避免受到强烈的冲击或振动，以免影响表盘的稳定性或损坏表内的机械结构；

在使用量界限表时，应避免受到高温、湿气、油污、尘埃等不良环境的影响，以免影响表盘的清晰度或损坏表内的电路结构；

在使用量界限表时，应避免受到强磁场或强电场的干扰，以免影响表盘的准确性或损坏表内的电子元件；

在使用量界限表时，应按照规定的电压和电流使用，避免使用不合格的电源或电缆，以免造成电气事故或损坏表内的电子元件；

在使用量界限表时，应定期进行清洁和保养，避免积累灰尘或油污，以保持表盘的清晰度和表内的运转顺畅；

在使用量界限表时，应定期进行检查和校准，避免因长期使用而产生误差，以保持表盘的准确性和表内的一致性；

在使用量界限表时，如遇到任何问题或故障，应及时联系厂家或专业人员进行处理，切勿自行拆卸或修理，以免造成更大的损坏或危险。
