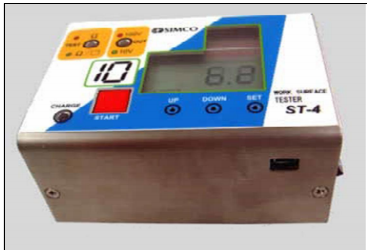

simco表面电阻测试仪st-4是操作简单的便携式表面电阻测试仪。仅需放置在测量对象上，即 可测量表面电阻。由于内置着定时器，所以不会因忘记切断电源而降低电池容量。此外，将 附属电源线插入主机右侧的插座中，将附属电源线的末端连接至接地体，能够测量放置着主 机的导电垫等的表面与其接地端子间的总电阻（接地漏电阻）。 测量范围大，可达103～1013ω/□（或ω），能够测量各种材料和产品的电阻。 尤其适用于导电垫、导电地板、导电袋以及防静电产品等的检查、维修和管理。表面电阻测 试仪st-4是符合rohs标准的产品st-4能够设定测量时间和上下限。 使用细棒（直径1mm左右）按下位于lcd下方的功能按钮[set]。首先显示[se01]，并立即显示 所存储的测量时间。使用up/down按钮设定测量条件。设定结束后按下[set]按钮，接着显示 [se02]，并显示所存储的上限值。使用up/down按钮，以0.5次方为单位进行设定。设定结束 后按下[set]按钮，接着显示[se03]，并显示所存储的下限值。使用up/dow

表面电阻测试仪st-4的测量方法为电压电流表法，即对测量对象施加电压，将流动的电流值 转换为电压，然后通过液晶表的指数显示直接读取数值。 使用含有运算放大器的单片微计算机，可实现高精度、大范围的电阻测量。下图表示其等效 电路的概要。 低电阻的橡胶电极（10ω-2・㎝ 以下）紧贴测量对象，将基准电源(10vor100v)稳定的电压透 过保护电阻施加给测量对象。为了线性地测量显示大范围的电阻值，使用单片微计算机对对 立电极的橡胶电极中流动的电流进行运算（对数转换），将测量值设为10的指数。然后，将该 指数显示在液晶表上。（

测量范围 103～1013（ω/□或ω） 测量模式

①标准测量模式ﾞ(ohm per square, surface resistivity)

②导电垫表面至导电垫的接地端子间的电阻测量模式 (ohms, resistivity to ground) 使用附属电源线

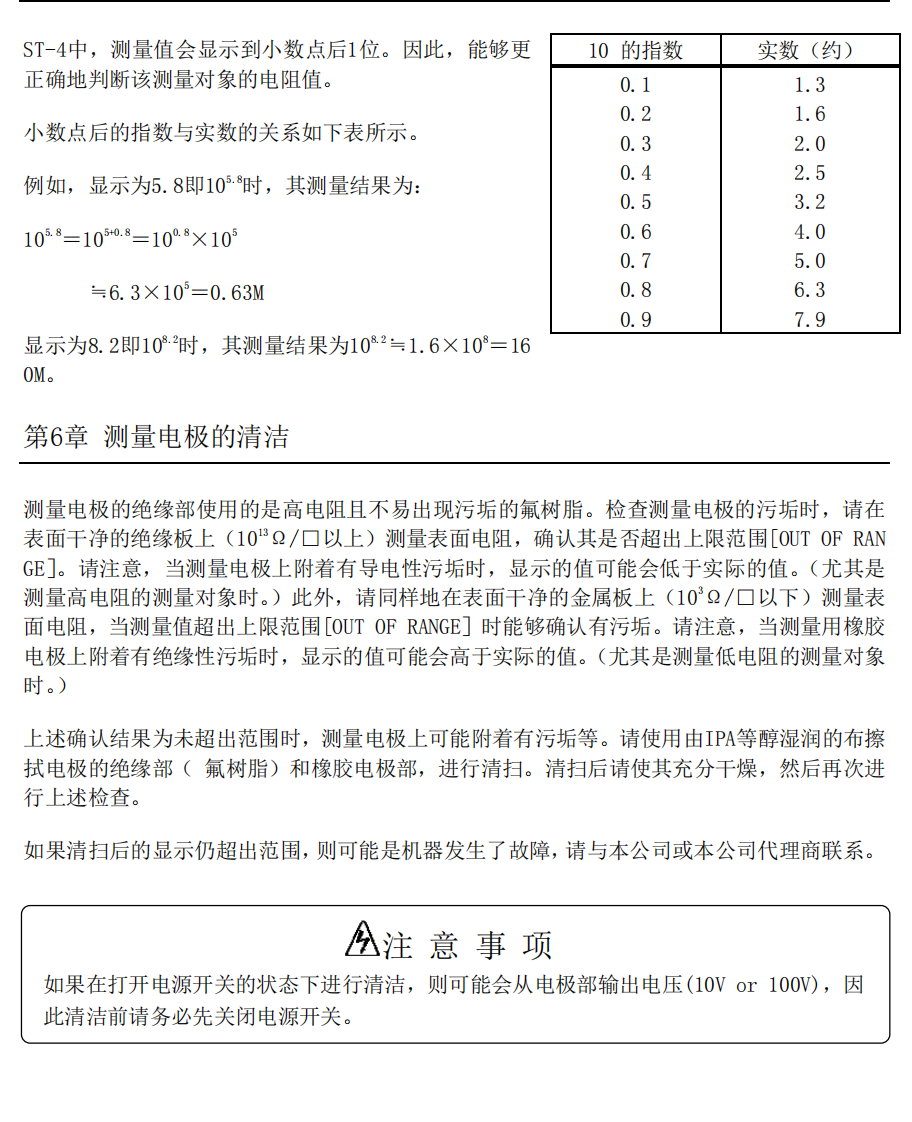

③iec标准的电阻测量模式 使用iec标准的电极（接触面积和重量）进行测量的方式 lcd 显示 指数显示（显示至小数点后1位） 利用柱形图显示倒计时的测量时间 显示电池剩余电量 led 显示

① test 绿色led 点亮：表示标准测量模式(ohm per square, surface resistivity) 红色led 点亮：表示导电垫与接地端子间的电阻测量模式(ohms, resistivity to ground)以及iec标准的电阻测量模式

②显示测量电压(10v、100v) 绿色led 点亮：输出10v 红色led 点亮：输出100v 黄色led 点亮：测量结束
