日本imao进口今尾cp125高精密形状固定夹具
产品型号：cp125
产品品牌：imao今尾
产品简介：
日本imao进口今尾cp125形状固定夹具形状固定夹具是应对复杂形状时夹口可换型自行加工类夹具。夹口可交换，是一款既可从外侧又可从内侧固定住工件的多功能夹具。推荐应用于多工件同时装夹、应急工件的加工。
日本imao进口今尾cp125高精密形状固定夹具
行程：直径0.3mm

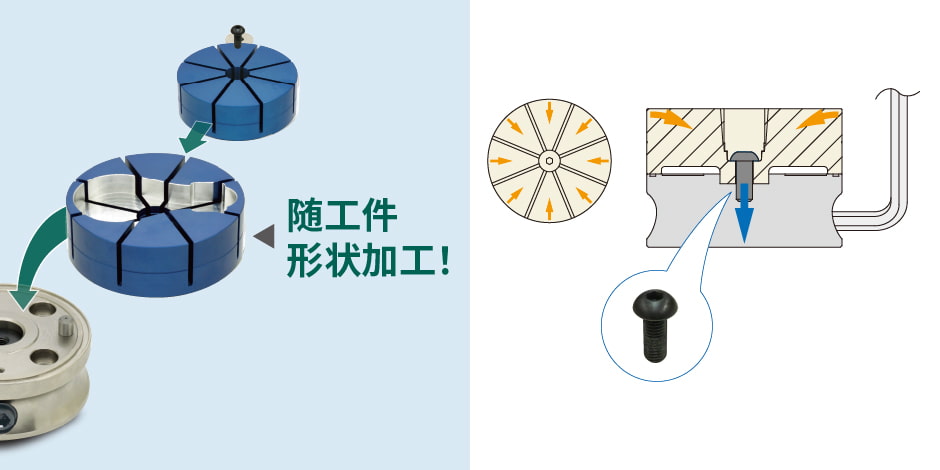

使用扳手进行拧紧，夹口的中央就会被拉紧，夹口从8个方向开始同时往中央收缩。
夹紧力
| 夹口直径 | 夹紧力 |
|---|---|
| φ65mm | 4.5kn |
| φ90mm | 7kn |
| φ120mm | 10kn |
| φ160mm | 12kn |
1.准备专用夹口
2.夹口随工件形状加工
3.安装工件
4.扳手锁紧
内形用
行程：直径0.3mm

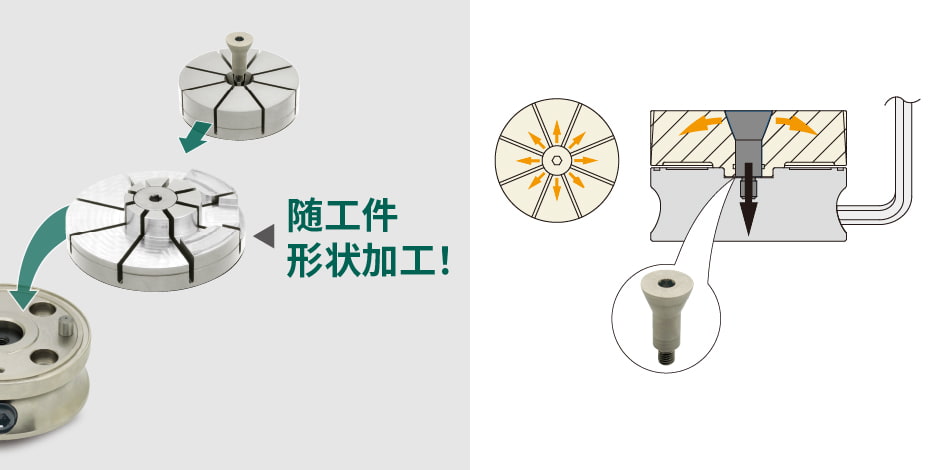

使用扳手进行拧紧，扩张螺栓就会被收紧，夹口从中央开始同时往8个方向扩张。
夹紧力
| 夹口直径 | 夹紧力 |
|---|---|
| φ65mm | 4.5kn |
| φ90mm | 7kn |
| φ120mm | 10kn |
| φ160mm | 10kn |
1.准备专用夹口
2.夹口随工件形状加工
3.安装工件
4.扳手锁紧
使用示例
薄壁工件的夹紧(使用内形固定夹口)
通过8等分夹口的设计可以分散夹紧时的应力，可以对应薄壁工件。
※ 参考夹具的能力线图，管理扭矩扳手的扭矩用于控制夹紧力。
多工件同时装夹(使用外形固定夹口)
简洁圆柱型设计，可以在有限的空间内配置多个夹具。
现有设备的组合使用(使用外形固定夹口)
通过安装在底板上，无需拆除现有机床上配置的虎钳，就能对应异形工件的加工。
车床加工(使用外形固定夹口)
卡盘比较难装夹的工件也能通过此夹具实现夹紧。
