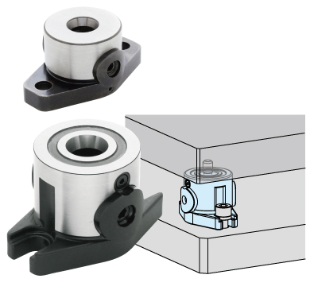

imao日本进口今尾cp150成套夹紧器(凸缘型)
产品型号:cp150
产品品牌:imao今尾
产品简介: cp150在多品种少批量的生产环境中,为了提高生产效率,能够一次装夹并完成加工的5轴加工中心的运用日益增加。所以,能够尽可能发挥5轴加工中心性能、能进行多面同时加工的虎钳及夹具是必不可少的。 imao的5轴加工中心用夹具拥有避免刀路干涉的形状,可以使主轴尽可能的在贴近工件的的情况下进行加工。并且拥有强大的夹紧力,在负荷较大的加工环境(例如:一体成型加工或者5轴联动加工等)也能让工件保持固定状态。 产品种类丰富,可以根据工件尺寸大小选择合适的装夹手段的夹紧器以外,还有高重复定位精度的夹具,可以减去定芯工作。 imao专门为5轴加工中心设计研发的夹具可以尽可能大地发挥出5轴加工中心的性能,并且可以大幅度提高生产效率。

imao日本进口今尾cp150成套夹紧器(凸缘型)

imao日本进口今尾cp150成套夹紧器(凸缘型)

在多品种少批量的生产环境中,为了提高生产效率,能够一次装夹并完成加工的5轴加工中心的运用日益增加。所以,能够尽可能发挥5轴加工中心性能、能进行多面同时加工的虎钳及夹具是必不可少的。

imao的5轴加工中心用夹具拥有避免刀路干涉的形状,可以使主轴尽可能的在贴近工件的的情况下进行加工。并且拥有强大的夹紧力,在负荷较大的加工环境(例如:一体成型加工或者5轴联动加工等)也能让工件保持固定状态。

产品种类丰富,可以根据工件尺寸大小选择合适的装夹手段的夹紧器以外,还有高重复定位精度的夹具,可以减去定芯工作。

imao专门为5轴加工中心设计研发的夹具可以尽可能大地发挥出5轴加工中心的性能,并且可以大幅度提高生产效率。

机外装夹的推进

更快速地实现交换板的高重复定位精度。

通用夹具

通过规格化夹紧螺栓的安装位置,可实现夹具的通用。

垫高

避免干涉工件
架高处理

加工碎屑对策
(简化清扫工作,减少准备时间)

使用方法

圆柱型下拉式夹具可组合使用。详情请参照「圆柱型下拉式夹具组合表」。

请通过上记计算公式计算出容许加工负荷以及容许工件重量。

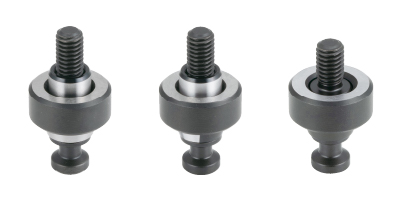

关于夹紧螺栓

圆锥夹紧螺栓

在需要定位的地方使用



夹紧螺栓

在不需要定位的地方使用



圆锥夹紧螺栓 配置图

工件定位时,圆锥夹紧螺栓的基准型和菱型请按下图方式配置。

※旋拧顺序为基准型→菱型→夹紧螺栓。

注1)m6型没有圆锥夹紧螺栓(菱型),请使用cp155-l圆锥型夹紧螺栓(基准型)。

定位机构

通过圆锥面和装夹面的两面拘束进行定位,重复定位精度为5μm。

夹紧螺栓增加号

使用附垫圈的夹紧螺栓垫高工件,可以防止成套夹紧器本体干涉刀路。
