日本进口索尼lt80/mg80-ma/ mg80-cm计数显示模块
产品型号：lt80
产品品牌：日本索尼magnescale
产品简介：
mg80 适用于 lt80 的可扩展多轴测量模块mg80-ma（主模块）连接lt80并集成和管理每个仪表测量数据的模块使用以太网电缆最多可以链接 4 个单元。mg80-cm（计数器模块）
连接高精度数显表dk800s系列、dk系列、dt系列（通过mt13）的模块mg80-lm（闩锁模块）通过连接市售的旋转编码器和线性编码器，可以对多达 16 个轴（符合 eia-422）进行与角度和位置同步的动态测量。
对于每个指定的角度或直线距离，定期将长度测量数据锁存并保存在 lt80 中
日本进口索尼lt80/mg80-ma/ mg80-cm计数显示模块
日本进口索尼lt80/mg80-ma/ mg80-cm计数显示模块

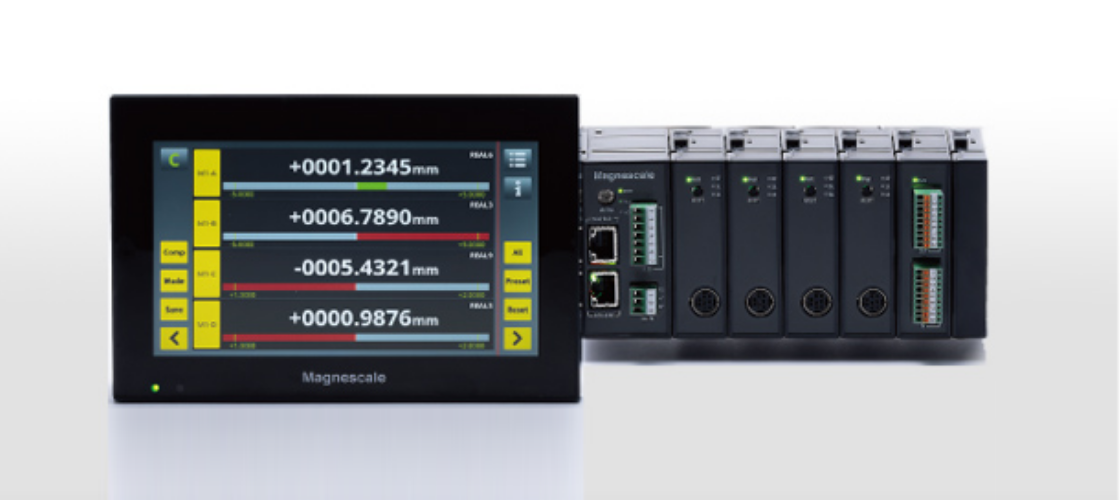

lt80 配备易于查看和易于使用的 hmi 功能
7 英寸液晶显示屏，带触摸屏
各种测量模式（当前值、max、min、pp）、加法/减法结果、2步或4步比较器功能可以自由分配给每个显示框。
监控功能，可让您在显示屏上检查 i/o 状态
3种接口（sd卡、usb、以太网）可保存数据和写入参数
多语言支持（日语/英语/德语）
高精度数显表dk800s系列、dk系列、dt系列（通过mt13）多可连接32轴
mg80 适用于 lt80 的可扩展多轴测量模块
mg80-ma（主模块）
连接lt80并集成和管理每个仪表测量数据的模块
使用以太网电缆多可以链接 4 个单元。
mg80-cm（计数器模块）
连接高精度数显表dk800s系列、dk系列、dt系列（通过mt13）的模块
mg80-lm（闩锁模块）
通过连接市售的旋转编码器和线性编码器，可以对多达 16 个轴（符合 eia-422）进行与角度和位置同步的动态测量。
对于每个的角度或直线距离，定期将长度测量数据锁存并保存在 lt80 中
lz80 输入输出模块
配备8个输入和8个输出
可以从 lt80 自由分配功能
一个 mg80-ma 单元多可以添加两个单元。
| 显示单元 | |||||
|---|---|---|---|---|---|
| 类型名称 | lt80-ne | ||||
| 能量消耗 | 14w以下 | ||||
| 连接数 | mg80-ma 4*1 | ||||
| 测量画面 | 测量显示 | 2、4、8、16通道测量值显示、报警显示、比较器设置、测量模式、测量棒图、复位操作、预置操作 | |||
| 输入输出信息 | i/o状态监控（主体和模块的所有i/o） | ||||
| 设置菜单 | 测量单位设定 | 分辨率、方向性、是否使用连接到 mg80-cm 的测量单元的原点 | |||
| 显示设置 | 测量画面 设置测量显示数 2, 4, 8, 16 ch | ||||
| 测量模式 | 每个通道的默认测量模式设置（当前值、max、min、pp） | ||||
| 比较器值设置 | 8 对，每通道 2 或 4 级 每个通道的默认配对设置 | ||||
| 输入/输出设置 | lt80-ne i/o功能分配，连接lz80-k比较器设置，原点采集，复位，预置，比较器输出，报警，原点通过 i/o功能分配，各通道地址，测量模式切换 | ||||
| 计算 | 每个mg80-ma单元多16路一对一加减法 | ||||
| 维护显示 | 设备信息、服务使用（lt80、mg80软件更新） | ||||
| 通用 i/o | 光电耦合器隔离 4输入，4输出（主机上设置的功能） | ||||
| 接口连接器 | 用于控制：rj45 x 1（屏蔽兼容） 用于数据：rj45 x 2（屏蔽兼容） sd 卡槽 x 1，usb a 连接器 x 1 | ||||
| 电源输入接口 | 接线端子 x 1（3 极），dc 插孔 (eiaj4) x 1 | ||||
*1 使用 mg80-ma 专用端口和 mg80-ma 的 link 功能时 | |||||
| 主模块 | ||||
|---|---|---|---|---|
| 类型名称 | mg80-ma1/mg80-ma2 | |||
| 能量消耗 | 2.4w以下 | |||
| 连接数 | mg80-cm 16台、lz80-k 2台*1 | |||
| 输入/输出 | 7 极连接器 光电耦合器隔离 4 输入，1 输出 mg80-ma1：电流吸收型 mg80-ma2：电流源型 | |||
| 接口连接器 | 对于数据：rj45 x 2（屏蔽兼容） | |||
| 通信标准 | 100base-tx | |||
| 传输速度 | 100兆比特/秒 | |||
| 电缆长度 | 20 m（推荐 cat5e 屏蔽类型*2） | |||
| 环境 | 单元编号设置旋转开关 | |||
*1 每个 mg80-ma 单元的连接数。lt80系统的总数为4个mg80-ma、32个mg80-cm和8个lz80-k。 | ||||
| 计数器模块 | ||
|---|---|---|
| 类型名称 | mg80-cm | |
| 能量消耗 | 2.0 w 以下（不包括测量单元） | |
| 兼容的测量单元 | dk800s系列、dk系列、dt系列（通过mt） | |
| 警报 | 计数器响应频率过高，测量单元未连接，断线 | |
| 闩锁模块 | ||
|---|---|---|
| 类型名称 | mg80-lm | |
| 数据锁存间隔 | 100μs（仅获取测量数据） 400μs（原点运算、运算功能、比较器功能、max、min、pp等所有功能均可使用） | |
| 能量消耗 | 2.0 w 以下（不包括编码器） | |
| 编码器信号输入 | a/b/原始 电压差分线路接收器（符合 eia-422） | |
| a/b信号输入小相位差 | 50ns | |
| 连接编码器的电源 | dc5v 500ma（） | |
| 警报 | 输入响应频率过高，编码器未接，断线 | |
| 输入输出模块 | ||
|---|---|---|
| 类型名称 | lz80-k1/lz80-k2 | |
| 能量消耗 | 2.0w以下 | |
| 输入/输出 | 9 极连接器 x 2 光电耦合器隔离 8 输入，8 输出 lz80-k1：电流吸收型 lz80-k2：电流源型 | |
| lt80/mg80/lz80通用 | ||||
|---|---|---|---|---|
| 电源电压 | 10.8 至 26.4 伏直流电 | |||
| 工作温湿度范围 | 0 至 50°c（无冷凝） | |||
| 储存温湿度范围 | -20 至 60°c（20 至 90% rh） | |||
*有关功能的详细信息，请参阅 lt80 操作手册（ver 1.04.00 或更高版本）。 内容如有更改，恕不另行通知。 | ||||
