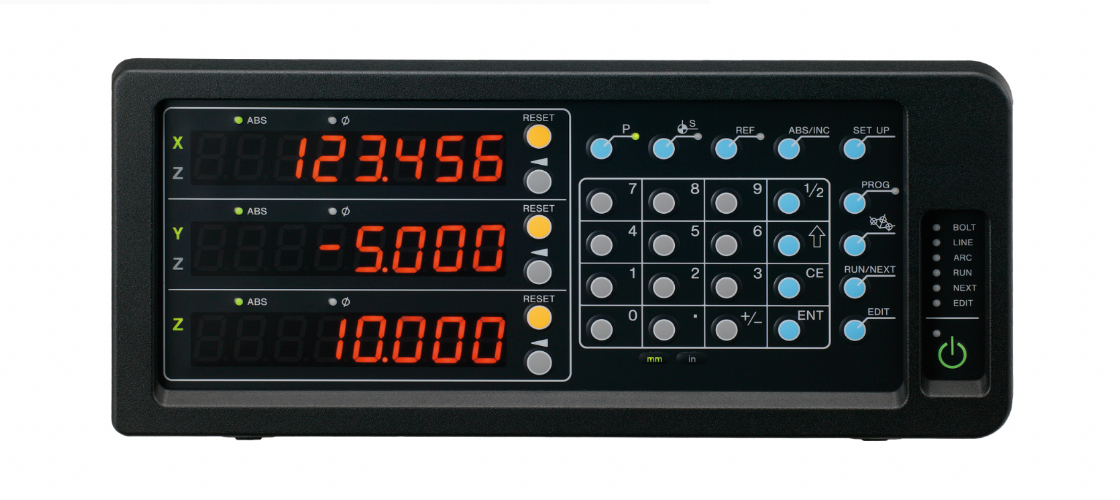

日本magnescale索尼进口lh71a-1镁鳞片
日本magnescale索尼进口lh71a-1镁鳞片
lh71a-1配备铣床和车床功能(仅限lh71a-3)小显示量切换区间纠错数据存储重置/预设测量单元原点检测程序功能多参考点缩放铣床规格(螺栓孔圆/简单r加工/线孔)车床规格(工具坐标/加法功能)电源需要一个可选的交流适配器 (psc21a)。
主要规格 | |||
---|---|---|---|
类型名称 | lh71a-1 | lh71a-2 | lh71a-3 |
展示 | 显示7位数字和负数,颜色:琥珀色 | ||
可连接的测量单元 | gb-er、pl20c(直接连接)/ dg-b(需要选购的转换适配器) | ||
测量单元输入分辨率 | 标准:0.1μm、0.5μm、1μm、5μm、10μm、1s、10s、1min、10min 扩展:100μm、50μm、25μm、20μm、2μm、0.05μm、1度可以添加。 | ||
显示分辨率 | 测量单位输入分辨率或更高及其双显示(不含角度显示) | ||
输入信号 | a/b 相信号、z 信号(符合 eia-422) | ||
小输入相位差 | 100ns | ||
量化误差 | ±1 计数 | ||
报警显示 | 未连接测量单元、超速、超大显示量、断电、保存数据错误 | ||
重置 | 通过按键开关操作和外部复位复位 | ||
预设 | 可保存/调用3种数值 | ||
原点检测功能 | 检测测量单元的原点并再现参考点(连接带原点的测量单元时) | ||
数据存储 | 断电保存显示值和各种设定值 | ||
线性校正 | 对测量单元的计数值应用一定量的校正。校正量标准:±600 um/m(扩展:±1000 um/m) | ||
区间纠错 | 带原点的测长单元运动范围可分为32个部分,每个部分均可进行误差校正校正值:±600um(每个部分) | ||
缩放 | 放大倍率:0.100000 至 9.999999 | ||
程序 |
| ||
角度显示 | 在圆弧面上粘贴数显尺,输入数显尺的直径和分辨率,即可显示为角度 | ||
睡觉 | 如果一段时间不操作,显示将消失。(可设置时间) | ||
电源 | dc 12 v 额定 0.75 a 1 a ac 100 v – 240 v ±10%(使用可选的交流适配器 psc-21 时) | ||
能量消耗 | 32 va(连接交流电源时) | ||
工作温度范围 | 0 至 40°c(非冷凝) | ||
储存温度范围 | -20 至 60°c(无冷凝) | ||
大量的 | 约1.5kg |
lh71a通用时选择铣床规格(通用在基本设置的机型选择模式中设置) | |||
---|---|---|---|
类型名称 | lh71a-1 | lh71a-2 | lh71a-3 |
显示轴 | 1轴 | 2轴 | 3轴 |
多参考点 | 150 | ||
螺栓孔圆 | – | 显示在直径的圆上均匀钻孔的坐标 | |
简单的r处理 | – | 显示简易r加工点的坐标 | |
线孔 | – | 显示在直线上钻等间距孔的坐标 | |
触摸传感器 | 可与触摸传感器(单独出售)结合使用以显示参考平面。1.保持功能 2.加载功能 3.对中功能 |
选择lh71a车床规格时(在基本设定中将车床设定为机种选择模式) | |||
---|---|---|---|
内容如有更改,恕不另行通知。 | |||
类型名称 | lh71a-3 | ||
显示轴 | 2轴显示(2轴或3轴输入) | ||
刀具偏置 | 99 | ||
测量单元输入加法2 | 可进行 2 轴加法显示 | ||
显示保持 | 可以保持显示值并可以输入工具坐标。 |
