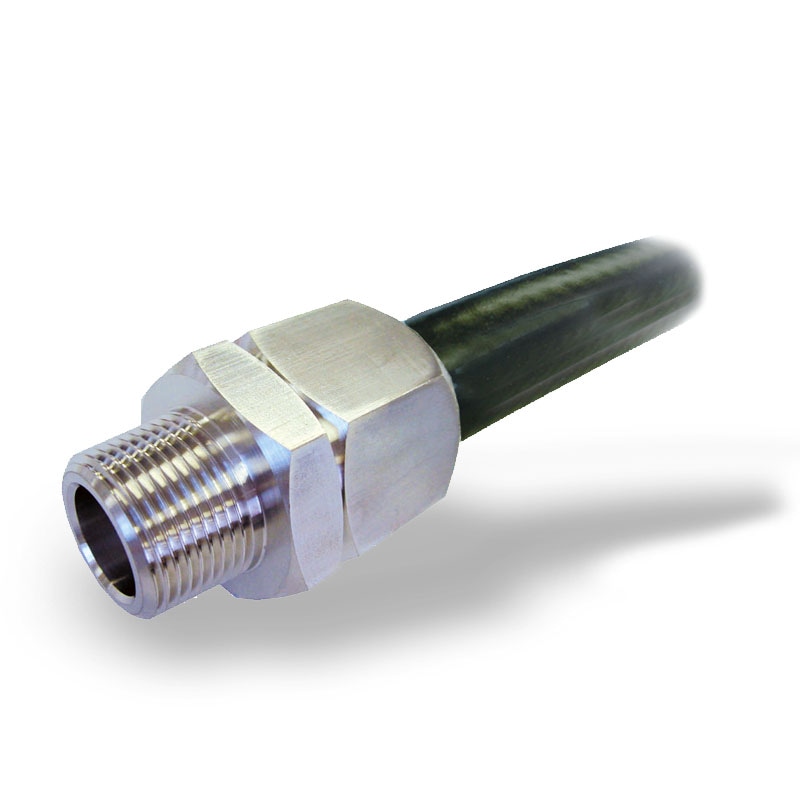

rgl joint日本进口ws软管接头中低压胶管接头
ws 软管接头,中低压胶管接头・中低压胶管用。当您想为管道提供灵活性时的理想选择。适用流体包括工业用水、一般液压油、润滑油和燃料油。我们还提供 可以减少工时的“密封工程(氟橡胶基密封材料应用或密封胶带)”服务。密封带通常缠绕在螺纹上以防止螺纹泄漏在我们的“密封过程”中,我们不做这项工作,而是在螺钉本身上涂上密封材料,使其具有密封功能。
尺寸图 | 产品名称 | 材料 |
①本体 | sus304 | |
②螺母 | sus304 | |
③屈曲 | sus304 | |
④插套 | sus304 | |
⑤ o型圈 | 氯丁橡胶 (选项:氟橡胶) |
维度表 | |||||||||||||
模型 | r。 | 一 (毫米) | b (毫米) | φd (毫米) | 长 (毫米) | 长 (毫米) | o型圈 公称直径 | 计算机辅助设计 | |||||
wsl04-1/4s | 1/4 | 21 | (24.3) | φ5 | 45.9 | 41.5 | p6 | ||||||
wsl06-3/8s | 3/8 | 24 | (27.7) | φ7 | 48.5 | 44.4 | p9 | ||||||
wsl08-1/2s | 1/2 | 26 | (30) | φ10 | 49.7 | 46.4 | p11 | ||||||
wsl12-3/4s | 3/4 | 38 | (43.9) | φ17 | 63.0 | 58.5 | p20 |
适用ws胶管(中低压胶管) | ||||
模型 | 内径 (毫米) | 外径 (毫米) | 小弯曲 半径(mm) | 质量 (克/米) |
ws18z-04 | 6.3 | 12.7 | 76 | 120 |
ws18z-06 | 9.5 | 15.9 | 76 | 160 |
ws18z-08 | 12.7 | 19.8 | 127 | 220 |
ws18z-12 | 19.0 | 26.2 | 178 | 340 |
