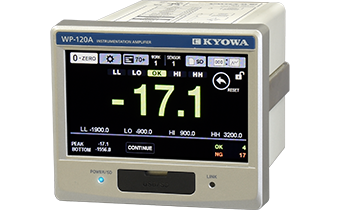

kyowa日本进口wp-120a 可视信号放大器
产品型号：wp-120a
产品品牌：日本kyowa共和电业
产品简介：
载荷与位移双输出
● 波形比较功能
● 25000次/秒的高采样速度
● 支持usb接口连接电脑
● 支持sd卡
kyowa日本进口wp-120a 可视信号放大器
kyowa日本进口wp-120a 可视信号放大器
载荷传感器
| 电桥电压 | dc 2.5 v/5 v/10 v ±10% (30 ma、可使用遥感) |
|---|---|
| 信号输入范围 | 应变片式传感器 ±3.2 mv/v |
| 校准 | 校准范围 : 0.1m v/v ～ 3.0m v/v 校准方法 : 等效输入校准/实际负载校准/teds校准 线性化功能 : 5点补偿 |
| 精度 | 直线性 : 0.01%f.s.＋1digit或以内(输入3.0 mv/v时) 零点漂移 : 0.5μ v/℃或以内(输入换算值) 增益漂移 : ±0.005%f.s./℃或以内 |
| 滤波器 | 低通滤波器 : 从3/10/30/100/300/1000hz(-6db/oct)/off中选择 移动平均次数 : 0 / 2 ～ 2048次 任意设置 自动数字 : 只支持数字指示值画面(连续判断) |
| a/d转换 | 采样速度 : 5000次/秒、25000次/秒 分辨率 : 24位(二进制) |
| teds功能 | 支持ieee1451.4(v1.0)、4kbit产品、2类混合模式接口 |
位移传感器
脉冲
| 脉冲类型 | a/b相或a相、差分方波(rs-422适用) |
|---|---|
| 输入频率 | 2 mhz |
| 计数值 | 15,000,000 |
| 校准方法 | 等效输入校准/实际负载校准 |
| 移动平均滤波器 | 0 / 2 ～ 2048次 任意设置 |
| 传感器用电源输出 | 5 v(±10%)、150 ma max. |
电压
| 输入电压范围 | ±5.2 v |
|---|---|
| 校准 | 校准范围 : 0.1～5.2 v 校准方法 : 等效输入校准/实际负载校准 |
| 精度 | 零点漂移 : 0.005%f.s./℃或以内 增益漂移 : ±0.02%f.s./℃或以内 |
| 滤波器 | 模拟低通滤波器 : 10/30/100/300 hz(-6 db/oct) 移动平均 : 0 / 2 ～ 2048次 任意设置 |
| a/d转换 | 分辨率 : 24位(二进制) |
| 传感器用电源输出 | 12 v(±10%)、250 ma max |
主体规格
| 入力電源(3p端子台) | dc 24v(±10%)、13 w |
|---|---|
| 环境 | 温度 : 0℃ ～ 40℃(使用时) -20℃ ～ 60℃(保存时) 湿度 : 85%rh或以下(无結露) |
| 外形尺寸(w×h×d) | 约 114×96×140 mm(不含凸起部位) |
| 质量 | 约960ｇ |
| compliance | fcc(class a) ce标志、ul61010-1、ukca标志 |
| 显示部位 | 4.3英寸电阻膜式触摸屏彩色液晶显示器 |
| 显示范围 | ±32000 |
| 显示画面 | 数字指示值画面/图表波形画面/保存数据列表/设置画面 |
| 波形画面 | x轴 时间：从80 ms*/170 ms*/400 ms/800 ms/2.0 s/4.0 s/10.0 s/30.0 s/60.0 s/90.0 s中选择 *采样频率5khz不可选择 位移：2000/4000/6000/8000/10000/15000/20000/30000 y轴 负载(标准)/负载・位移2轴显示(x轴：仅限时间) |
| 波形比较判断 | 频带判断 : 基准波形偏移频带/指示频带 比较判断值设定 : 负载值：上限、下限、上上限、下下限 位移值：上限、下限 保持方法 : 常时比较/样本/峰值/谷值/峰值to峰值/值/小值/拐点/平均值 蜂鸣器功能 : 判断ng时响动(on/off切换) |
| 设置检测工件 | 工件数 : 16个(可以复制工件) 工件切换 : 外部输入/手动 |
| 保存数据 | 本体内置存储器(70件)及sd卡 |
| d/a输出 | 输出范围 : 绝缘输出、电流(4 ～ 20 ma)、电压(－10 v ～ ＋10 v) 切换速度 : 取决于负载采样速度 分辨率 : 电流输出：约1/43000、电压输出：约1/59000(当设置为10 v时) 负载电阻 : 350 ω以下(电流输出时) 2k ω以上(电压输出时) |
| 通信接口 | rs-232c(d-sub 9 pin)、usb |
| 外部输入输出(通过光电耦合器与主机电路绝缘) | 输入信号 : 差分脉冲位移传感器(a相、b相)、打开背光灯、触摸屏锁定、强制重置、工件切换、区域之间切换、清除结果、判断有效/无效、检测开始/结束、预设位移位置、数字零点 通过与com端子之间的短路/释放输入信号。 输出信号 : 负载判断输出(hh、hi、ok、lo、ll)、位移判断输出(hi、ok、lo)、载荷传感器异常・主体异常、检测结束、触发输出(1、2)、频带判断输出(hi、ok、lo) 集电极开路输出(npn型、电流沉) 集电极电流20 ma/30 v |
| 诊断功能 | 载荷传感器诊断(静态应变、断线检测)、接点端子诊断 |
| 日期时间设定 | 可以设置年月日/时间 |
| 外部记录媒体 | sd/sdhc(推荐2 ～ 32gb/class10) |
| 标配件 | 产品保证书（a6）1份 使用前须知 1 份 英语初始设置 1 份 传感器连接插头 1 个 控制接头用插头 1 个 控制接头用外壳 1 个 |
|---|---|
| 选购件 | ac 适配器 uni324-2410-ct |
