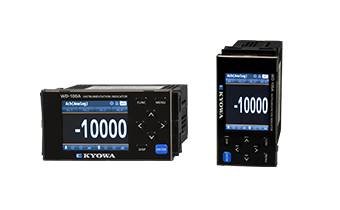

kyowa上海共和电业wd-100a 电压输出型传感器用显示器
产品型号：wd-100a
产品品牌：日本kyowa共和电业
产品简介：
2.4寸全彩液晶显示，2个测量通道（模拟、脉冲各一个） 采样速度 最高100次/秒（电压、电流，传感器电源dc 12 v、24 v，仅一台即可显示电压、电流与脉冲
kyowa上海共和电业wd-100a 电压输出型传感器用显示器
kyowa上海共和电业wd-100a 电压输出型传感器用显示器
2.4寸全彩液晶显示，2个测量通道（模拟、脉冲各一个） 采样速度 100次/秒（电压、电流，传感器电源dc 12 v、24 v）
规格
基本规格
| 测量通道 | 2通道 |
|---|---|
| 显示部 | 2.4寸 tft液晶显示器 ach测量结果，bch测量结果，运算结果 ach及bch测量结果 ach或bch测量结果与运算结果 |
| 超量程警告 | 超过显示范围时，显示为over或-over |
| 外部控制 | 任意选择下列功能中的5种，分配给控制端子 ①重置比较功能 ②重置加算功能 ③禁止测量功能：禁止测量a/b/a&b ④保持当前值功能：保持当前值a/b/a&b ⑤保持值功能：保持值a/b/a&b ⑥保持小值功能：保持小值a/b/a&b ⑦数字归零功能 ⑧切换模式功能：切换1/2/3模式 ⑨切换画面功能 ⑩保持趋势功能 下面的功能仅为快捷功能： ⑪比较设定总览功能 |
| 使用温湿度范围 | -5～50℃ 35～85％（无结露现象） |
| 保存温湿度范围 | -10～70℃ 60％或以下 |
| 电源 | dc 24～48 v±10% |
| 消耗功率 | dc 24 v时：6 w max dc 48 v时：6.5 w max |
| 传感器电源 | dc 12 v±10% 100 ma max dc 24 v±10% 50 ma max ※选择2通道输入时的允许电流是指ach与bch合计为上述电流。 ※dc 12 v与dc 24 v组合使用时为1.2 w max。 |
| 外形尺寸 | 96 mm（w）×52 mm（h）×145 mm（d） |
| 重量 | 约350 g |
| 耐电压 | 电源端子－输入／外部控制／比较输出／各种输出端子之间 ac 1500 v 1分钟 输入端子－外部控制／比较输出／各种输出端子之间 ac 1500 v 1分钟 外壳－各端子之间 ac 3000 v 1分钟 |
| 绝缘电阻 | 上述端子间dc 500 v， 100 mω或以上 |
| 抗振性 | 10～55 hz 单向振幅0.15 mm x，y，z方向 30 分钟 |
| 保护构造 | ip66（在操作面板上安装时，适用范围请参照外观尺寸图） |
| 设置场所 | 室内 |
| 适用en规格 | en 61326-1（ems：工业设置／emi：class a） 「配线长度在30 m或以下时适用」 en iec 63000 |
| 外壳材料 | 聚碳酸酯（pc）黑色 ul94v-0 |
输入规格
ach 模拟输入
| 测量量程 | 测量范围：±5 v 输入电阻：约1 mω 允许输入：±100 v 准确度：±(0.05％ of fs 1 digit) 测量范围：0～5 v 输入电阻：约1 mω 允许输入：±100 v 准确度：±(0.05％ of fs 1 digit) 测量范围：1～5 v 输入电阻：约1 mω 允许输入：±100 v 准确度：±(0.05％ of fs 1 digit) 测量范围：±10 v 输入电阻：约1 mω 允许输入：±100 v 准确度：±(0.05％ of fs 1 digit) 测量范围：0～10 v 输入电阻：约1 mω 允许输入：±100 v 准确度：±(0.05％ of fs 1 digit) 测量范围：0～20 ma 输入电阻：约10 ω 允许输入：±50 ma 准确度：±(0.05％ of fs 1 digit) 测量范围：4～20 ma 输入电阻：约10 ω 允许输入：±50 ma 准确度：±(0.05％ of fs 1 digit) 测量范围：±20 ma 入力抵抗：約10 ω 允许输入：±50 ma 准确度：±(0.05％ of fs 1 digit) ※在各量程中的±10%fs范围内，仍可测量。（±10%fs时，做内部极限处理。） 此外，双极输入设定时的满量程仅看“±”后的数值， 例如±10 v输入时，到±11 v做极限处理。（20 v不在范围内。） 同理，±10 v输入时的准确度也是指在单侧fs范围内， 准确度按5 mv（0.05%）±1 digit 计算。 |
|---|---|
| 变换方式 | ⊿∑变换方式 |
| 输入信号 | 单端信号 |
| 采样速度 | 100 次/秒 |
| 显示更新速度 | 100 ms |
| 零显示 | 强制归零 |
| 小数点 | 可任意设定 |
| 显示范围 | -99999～99999 |
bch 脉冲输入
| 频率范围 | 0.01 hz～250 khz |
|---|---|
| 输入信号 | 集电极开路（npn/pnp）、电压脉冲、图腾柱输出（互补输入）、交流脉冲、接近传感器 |
| 输入方法 | 单相脉冲 |
| 输入电平 | 集电极开路 上拉至12 v或24 v 逻辑 l电平：1.0 v或以下 h电平：3.9～30 v （允许电压 ±50 v） 零交叉 ac 60 mv～40 v （允许电压 70 v） ※跨越0 v的交流信号 |
| 输入电阻 | 集电极开路 约10 kω时，上拉至12 v（传感器电源12 v时） 约25 kω时，上拉至24 v（传感器电源24 v时） 约10 kω时下拉至gnd 逻辑/零交叉 约10 kω时，下拉至gnd 2线式 约900 ω时，下拉至gnd |
| 输入脉冲幅度 | 1.8 μs或以上 （l电平、h电平同） |
| 测量方式 | 周期运算方式 |
| 采样速度 | 10 ms（运算周期） |
| 显示更新速度 | 100 ms |
| （显示） | 显示范围 : 0～999999 零显示 : 强制归零 小数点 : 可任意设定 显示单位时间 : 可任意选择秒、分钟、小时 准确度 : ±（20 ppm rdg 1 digit） @23±5℃ |
| （加算显示） | 显示范围 : -999999～999999 零显示 : 强制归零 小数点 : 可任意设定 重置加算值 : 通过外部控制，将加算值重置为加算初始值。 准确度 : ±0 （缩放为「1」时） |
输出规格
比较输出
| 集电极开路 | 额定输出：灌电流50 ma max |
|---|---|
| 输出 | 施加电压：30 v max 输出饱和电压：50 ma时 1.2 v或以下 输出数量：晶体管输入×4 |
| 控制方式 | 微电脑计算方式 |
| 设定判定值 | 脉冲输入：-999999～999999 |
| 范围 | 模拟输入： -99999～99999 |
| 滞后 | 每个判定值可设置为1～999999 digit的范围内 |
| 比较动作 | 由采样速度（运算周期）而定 |
| 设定条件 | 可对al1～al4各自设置比较条件 ●电平判定模式 超出判定范围时开启警报（超过时警报） 低于判定范围时开启警报（不足时警报） 超过时警报（判定上限） 比较条件 判定結果 显示值＞al1判定值 al1 显示值＞al2判定值 al2 显示值＞al3判定值 al3 显示值＞al4判定值 al4 不足时警报（判定下限） 比较条件 判定結果 al1判定值＞显示值 al1 al2判定值＞显示值 al2 al3判定值＞显示值 al3 al4判定值＞显示值 al4 ●区域判定模式 在区域上下限判定值内开启警报（区域内） 在区域上下限判定值外开启警报（区域外） 区域内警报 比较条件 判定結果 al1区域上限值≧显示值≧al1区域下限值 al1 al2区域上限值≧显示值≧al2区域下限值 al2 al3区域上限值≧显示值≧al3区域下限值 al3 al4区域上限値≧显示值≧al4区域下限值 al4 区域外警报 比较条件 判定結果 显示值＞al1区域上限值 或 al1区域下限值＞显示值 al1 显示值＞al2区域上限值 或 al2区域下限值＞显示值 al2 显示值＞al3区域上限值 或 al3区域下限值＞显示值 al3 显示值＞al4区域上限值 或 al4区域下限值＞显示值 al4 |
| 存储比较条件 | 8阶记忆 |
脉冲输出
| 与bch（脉冲输入）的加算同步的输出功能，每输入１个脉冲，就输出１个脉冲。 | |
| 种类 | npn集电极开路脉冲输出 |
| 额定 | dc 30 v 20 ma max |
| 输出范围 | 频率400 hz ※脉冲开启幅度小可设定为1 ms |
模拟输出
| 变换方式 | da变换方式 |
|---|---|
| 分辨率 | 相当于13-bit |
| 缩放 | 数字缩放 |
| 输出对象 | 任意设定模拟输出对象的显示内容 |
| 响应速度 | 25 ms或以下 （0→90%响应） |
| 按类型划分的规格 | 输出类型：0～10 v 负载电阻：2 kω或以上 准确度：±（0.1％ of fs） （23±5℃ 35～85%） 纹波：±50 mvp-p 输出类型：-10～10 v 负载电阻：2 kω或以上 准确度：±（0.1％ of fs） （23±5℃ 35～85%） 纹波：±50 mvp-p 输出类型：1～5 v 负载电阻：2 kω或以上 准确度：±（0.1％ of fs） （23±5℃ 35～85%） 纹波：±50 mvp-p 输出类型：0～20 ma 负载电阻：550 ω或以下 准确度：±（0.1％ of fs） （23±5℃ 35～85%） 纹波：±25 mvp-p 负载电阻250 ω，输出20 ma时 输出类型：4～20 ma 负载电阻：550 ω或以下 准确度：±（0.1％ of fs） （23±5℃ 35～85%） 纹波：±25 mvp-p 负载电阻250 ω，输出20 ma时 |
| 选购件 | dc24v用ac适配器 uni324-2410-ct 电源电缆 uni324-2410-cv-ct 电源24v输出电缆前端裸线 te-57cv-24v 电源24v输出电缆bnc te-57cv-24v-bnc |
|---|
