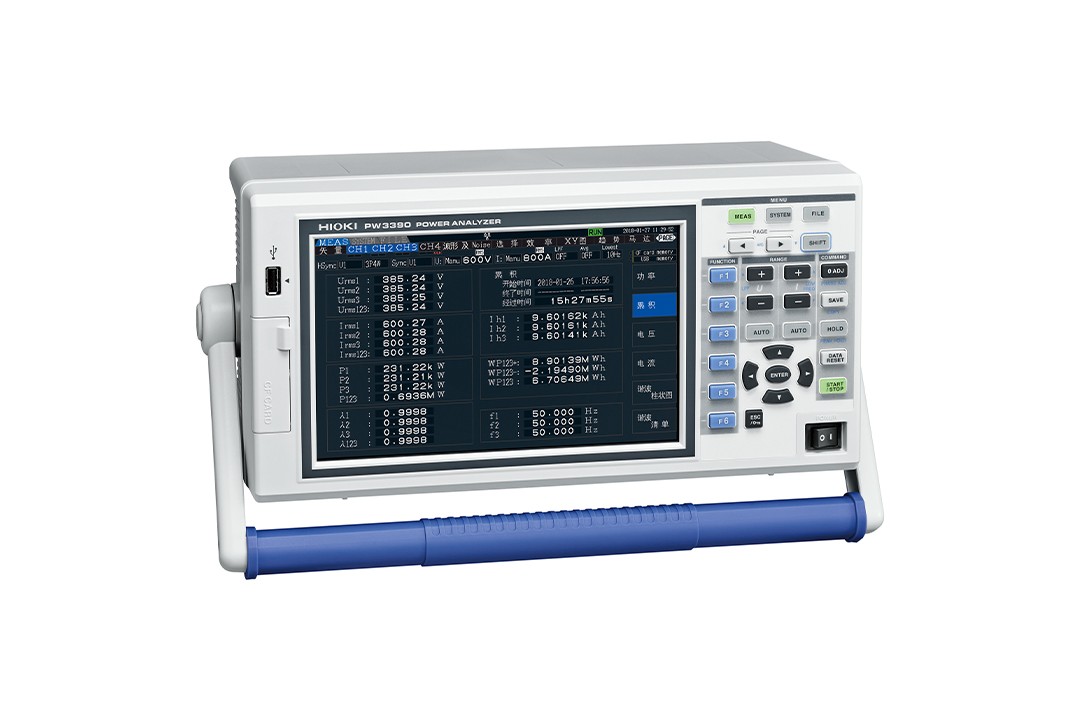

日本进口hioki日置功率分析仪pw3390
产品型号:pw3390
产品品牌:日本hioki日置
产品简介: 测量线路 单相2线, 单相3线, 三相3线, 三相4线, 电压4ch, 电流4ch, 通道之间绝缘 基本测量项目 频率、电压有效值、电压平均值整流有效值换算值、电压交流成分、电压单纯平均值、电压基波成分、电压波峰 、电压波峰-、电压总谐波畸变率、电压纹波率、电压不平衡率、电流有效值、电流平均值整流有效值换算值、电流交流成分、电流单纯平均值、电流基波成分、电流波峰 、电流波峰-、电流总谐波畸变率、电流纹波率、电流不平衡率、有功功率、视在功率、无功功率、功率因数、电压相位角、电流相位角、功率相位角、正方向电流量、负方向电流量、正负方向电流量总和、正方向电能、负方向电能、正负方向电能和、效率、损耗 电流累积、有功功率累积 pw3390-03:马达扭矩、转数、马达功率、转差率 谐波测量 测量通道数:4ch,同步频率范围:0.5 hz〜5 khz 分析次数:最大100次 干扰测量 运算通道数:1ch(从ch1〜ch4中选择) 最大分析频率:200 k/ 50 k/ 20 k/ 10 k/ 5 k/ 2 khz 马达分析 (pw3390-03) 输入通道数:3ch(ch a, ch b, ch z) 测量项目:电压、扭矩、转数、频率、转差率、马达功率 测量量程 电压: 15〜1500 v, 7档量程 电流: 0.1 a〜20 ka (根据所用传感器,量程结构会有变化) 功率有效测量范围 0.0150 w〜39.600 mw (根据电压量程/电流量程/测量线路组合来自动决定) 基本精度 (45hz~66hz) 电压 : ±0.04% rdg. ±0.05% f.s. 电流 : ±0.04% rdg. ±0.05% f.s. (另加电流传感器的精度) 功率 : ±0.04% rdg. ±0.05% f.s. (另加电流传感器的精度) 同步频率范围 0.5 hz〜5 khz 频带 dc, 0.5 hz〜200 khz 数据更新率 50 ms (谐波测量/频率测量 : 45hz以下时根据频率而定) 显示更新率 200 ms (独立于内部数据更新率,波形、fft根据画面而定) 自动保存功能 按各个间隔保存至cf卡( 不能使用u 盘) : off, 50 ms〜60 min, 15档切换 接口 usb (通讯/存储), lan, cf卡, rs-232c, 同步控制, 外部控制 电源 ac 100〜240 v, 50/60 hz, 140 va 体积及重量 340 w × 170 h × 156 d mm, 4.6 kg 附件 使用说明书×1, 测量指南×1, 电源线×1 , usb电缆 (0.9m) ×1, 输入线标签×2, d-sub用连接器 ×1 (pw3390-02, pw3390-03)

日本进口hioki日置功率分析仪pw3390

日本进口hioki日置功率分析仪pw3390

•实现高级别的功率基本精度±0.04%rdg.±0.05%f.s
•200khz的测量频带,高频也很稳定的振幅和相位精度
•实现机身小型/轻巧化,满足现场和研究室的高精度测量
•50ms高精度高速运算过渡状态的功率,同时并行运算谐波分析、瞬态波形、干扰分析和效率损耗等其他所有项目
•多个系统的同时测量中可多采集8台同步的数据
•使用钳形电流传感器进行简单的功率测量
•适用于新燃油效率标准wltp的电流、功率平衡测量(适用范围扩大至 -10°c ー 40°c,wltp中追加了 -7°c低温试验亦可使用)

测量线路单相2线, 单相3线, 三相3线, 三相4线, 电压4ch, 电流4ch, 通道之间绝缘
基本测量项目频率、电压有效值、电压平均值整流有效值换算值、电压交流成分、电压单纯平均值、电压基波成分、电压波峰 、电压波峰-、电压总谐波畸变率、电压纹波率、电压不平衡率、电流有效值、电流平均值整流有效值换算值、电流交流成分、电流单纯平均值、电流基波成分、电流波峰 、电流波峰-、电流总谐波畸变率、电流纹波率、电流不平衡率、有功功率、视在功率、无功功率、功率因数、电压相位角、电流相位角、功率相位角、正方向电流量、负方向电流量、正负方向电流量总和、正方向电能、负方向电能、正负方向电能和、效率、损耗
电流累积、有功功率累积

pw3390-03:马达扭矩、转数、马达功率、转差率
谐波测量测量通道数:4ch,同步频率范围:0.5 hz〜5 khz
分析次数:100次
干扰测量运算通道数:1ch(从ch1〜ch4中选择)
分析频率:200 k/ 50 k/ 20 k/ 10 k/ 5 k/ 2 khz

马达分析
(pw3390-03)

输入通道数:3ch(ch a, ch b, ch z)
测量项目:电压、扭矩、转数、频率、转差率、马达功率
测量量程电压: 15〜1500 v, 7档量程
电流: 0.1 a〜20 ka (根据所用传感器,量程结构会有变化)
功率有效测量范围0.0150 w〜39.600 mw (根据电压量程/电流量程/测量线路组合来自动决定)

基本精度
(45hz~66hz)

电压 : ±0.04% rdg. ±0.05% f.s.
电流 : ±0.04% rdg. ±0.05% f.s. (另加电流传感器的精度)
功率 : ±0.04% rdg. ±0.05% f.s. (另加电流传感器的精度)
同步频率范围0.5 hz〜5 khz
频带dc, 0.5 hz〜200 khz
数据更新率50 ms (谐波测量/频率测量 : 45hz以下时根据频率而定)
显示更新率200 ms (独立于内部数据更新率,波形、fft根据画面而定)
自动保存功能按各个间隔保存至cf卡( 不能使用u 盘) : off, 50 ms〜60 min, 15档切换
接口usb (通讯/存储), lan, cf卡, rs-232c, 同步控制, 外部控制
电源ac 100〜240 v, 50/60 hz, 140 va
体积及重量340 w × 170 h × 156 d mm, 4.6 kg
附件使用说明书×1, 测量指南×1, 电源线×1 , usb电缆 (0.9m) ×1, 输入线标签×2, d-sub用连接器 ×1 (pw3390-02, pw3390-03)
